使用流程编辑器

流程编辑器用于把节点组织成可执行流程。节点负责具体操作，连线决定执行顺序，流程设置控制布局和运行时的共同行为。

编辑器组成

编辑器主要由以下区域组成：

区域	用途
左侧节点栏	按分类查找节点，或按节点名称搜索。
中间画布	放置节点、建立连线并调整流程结构。
节点配置面板	编辑当前节点的参数、变量、备注和输出。
工具栏	搜索画布节点、撤销、布局、导入、调试和保存。
小地图	查看整体流程，并快速移动到画布的其他区域。

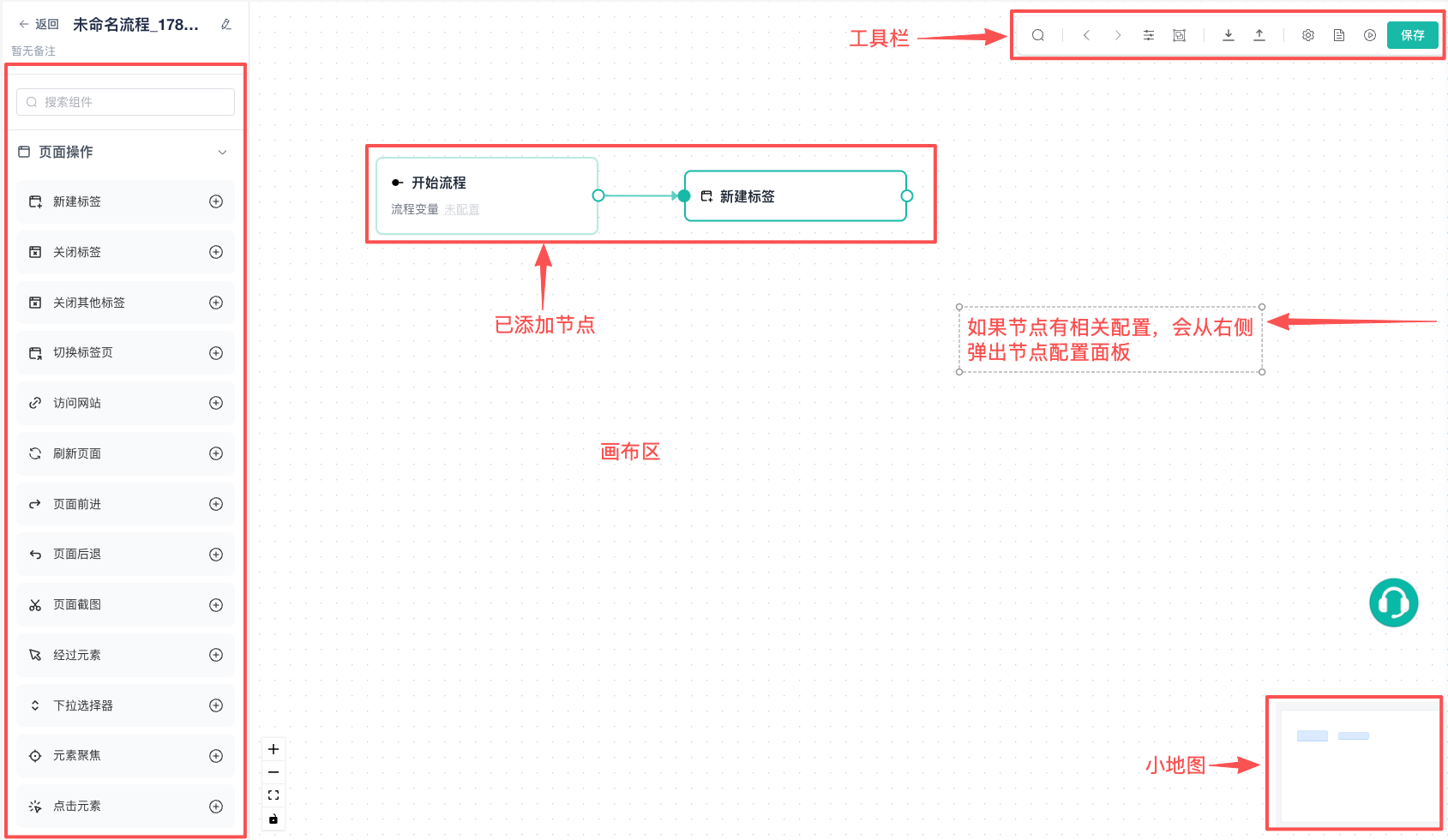

流程编辑器区域

添加节点

每条流程固定包含一个 开始流程 节点。开始节点用于定义全局变量，不能删除。

其他节点可以通过两种方式添加：

• 拖拽添加：从左侧节点栏把节点拖到画布中的指定位置。
• 追加添加：点击节点旁的加号，将节点追加到当前主流程末尾。

节点栏支持按名称搜索。找不到目标节点时，可以输入“点击”“Excel”或“循环”等关键词缩小范围。

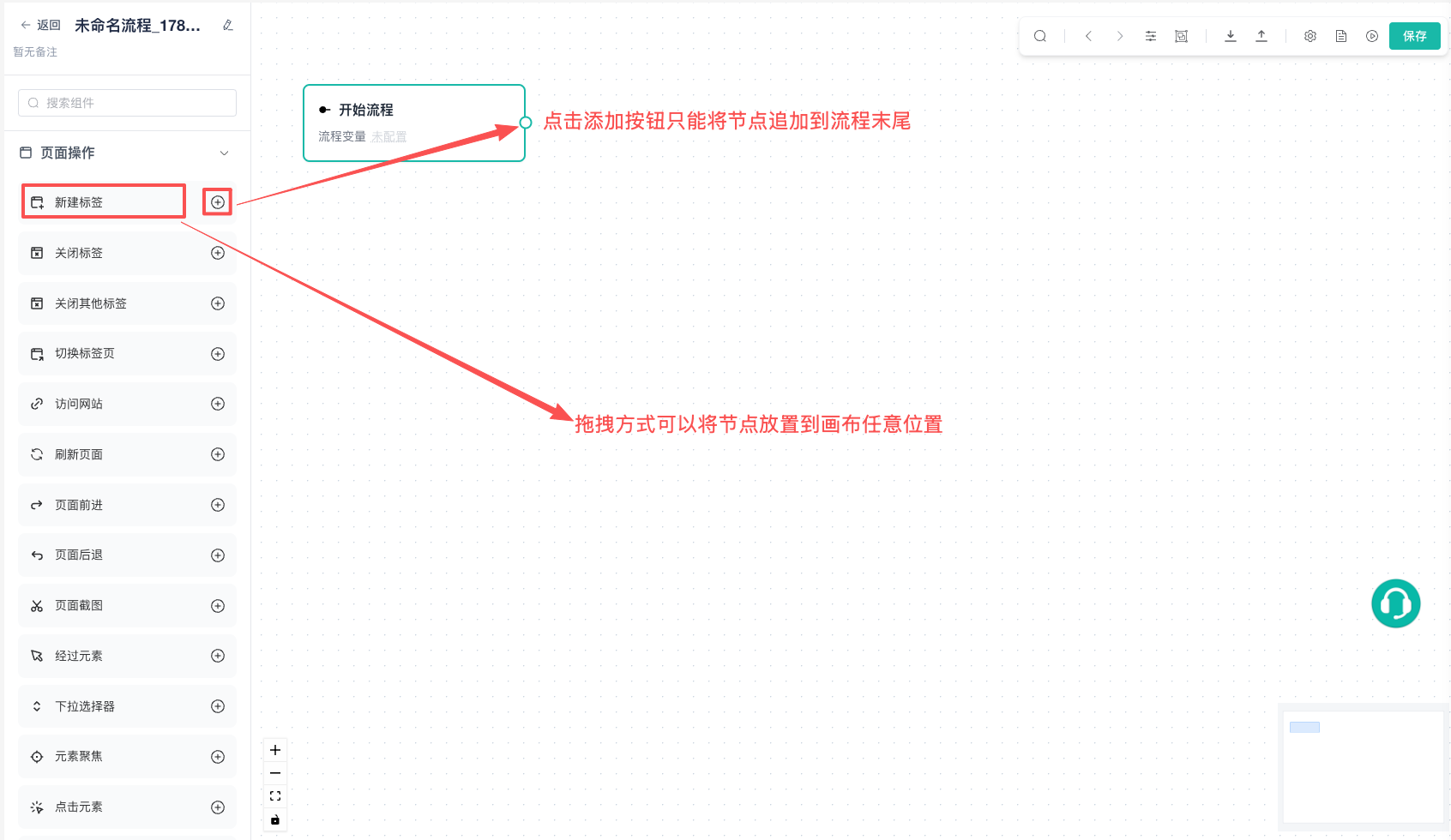

添加节点的两种方式

配置节点

添加或选中节点后，在节点配置面板中填写参数。不同节点的字段不同，常见内容包括：

• 输入值或支持变量的文本。
• 元素选择器或已保存的元素对象。
• 超时时间和等待方式。
• 输出变量名称。
• 备注或说明。

带必填提示的字段必须完成配置。输出变量名必须是合法的 JavaScript 标识符，并且只会从当前节点开始提供给下游节点。

节点功能和字段说明见节点手册。

连接节点

从上游节点的出口拖动到下游节点的入口，即可建立连线。连接后需要注意：

• 每个普通出口最多保留一条连线。
• 从同一出口重新连接时，新连线会替换原连线。
• 双击连线可以删除。
• 已有连线可以拖动端点重新连接。
• 节点位置只影响画布排版，真正的执行顺序由连线决定。

新流程默认开启自动连线。拖动节点靠近可连接位置时，编辑器会根据感应距离自动建立或调整连线。默认感应距离为 150 像素，可以在流程设置中修改或关闭。

使用画布

画布支持以下操作：

• 拖动空白区域平移画布。
• 放大或缩小流程视图。
• 使用适应视图让整个流程显示在当前区域。
• 在小地图中平移和缩放，快速定位大型流程。
• 点击 自动布局 按当前布局方向重新排列节点。

流程较大时，先使用自动布局整理整体结构，再手动微调关键分支，会更容易阅读。

使用工具栏

编辑器工具栏

编号	功能	说明
1	搜索	高亮名称匹配的画布节点；按 Enter 依次定位下一个结果。
2	撤销	回退最近一次编辑操作。
3	重做	恢复刚撤销的编辑操作。
4	自动布局	按横向或纵向设置重新排列节点。
5	一键分组	将符合条件的一段连续节点放入分组。
6	导入流程	使用 JSON 替换当前画布，导入后仍需手动保存。
7	导出流程	导出当前流程的画布 JSON。
8	流程设置	修改布局、自动连线、异常策略和运行选项。
9	调试日志	打开当前或最近一次调试的日志抽屉。
10	调试 / 停止	运行当前流程，或请求停止正在进行的调试。
11	保存	校验并保存流程，然后返回流程列表。

编辑器最多保留 100 个历史快照。超出后，最早的编辑记录会被移除。

快捷键

快捷键	作用
Ctrl/Cmd + S	保存当前流程，但停留在编辑器。
Ctrl/Cmd + C	复制选中的一个或多个节点。
Ctrl/Cmd + V	粘贴已复制的节点。

复制多个节点时，选中子图内部的连线会一同复制；连接到未选中节点的外部连线不会复制。

光标位于普通输入框、文本域或 JavaScript 编辑器时，流程编辑器不会接管复制和粘贴快捷键，可以正常编辑字段内容。

节点快捷操作

普通节点的浮动工具条提供以下操作：

• 从当前节点开始调试。
• 复制节点。
• 删除节点。
• 设置异常处理策略。
• 启用或禁用节点。

IF 和循环节点不提供禁用开关。关闭环境 是流程终止节点，执行后会关闭当前浏览器环境并结束当前执行路径。

从当前节点开始调试

从节点调试只校验该节点以及它之后可到达的路径。需要特别注意：

• 该节点之前的普通节点不会执行，它们产生的变量也不会生效。
• 开始节点中的全局变量仍会注入。
• 如果当前节点依赖上游普通节点的输出，改为从更早的节点调试，或为测试准备可用的全局变量。

异常处理

节点异常时可以使用中断流程、跳过当前节点或执行其他操作三种策略。

只有选择 执行其他操作 时，节点才显示红色异常出口。每个异常出口最多连接一条边，异常边不占用普通入口限制。

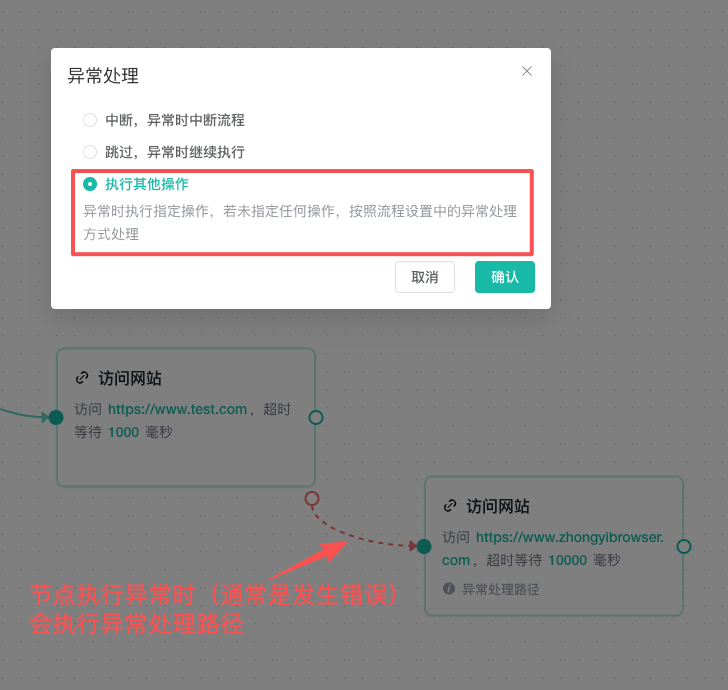

节点异常处理分支

图示策略	行为	适用场景
中断流程	当前路径停止执行。	关键登录、付款前校验等不能跳过的步骤。
跳过当前节点	记录异常后继续后续节点。	非关键截图、可选字段读取等操作。
执行其他操作	从红色异常出口进入独立处理分支。	记录失败信息、刷新重试或安全关闭环境。

条件和循环连线

IF 条件

IF 节点必须同时连接 True 和 False 两个分支，没有默认的普通出口。两个分支可以在后续合法汇合，编辑器也支持嵌套 IF 的汇合校验。

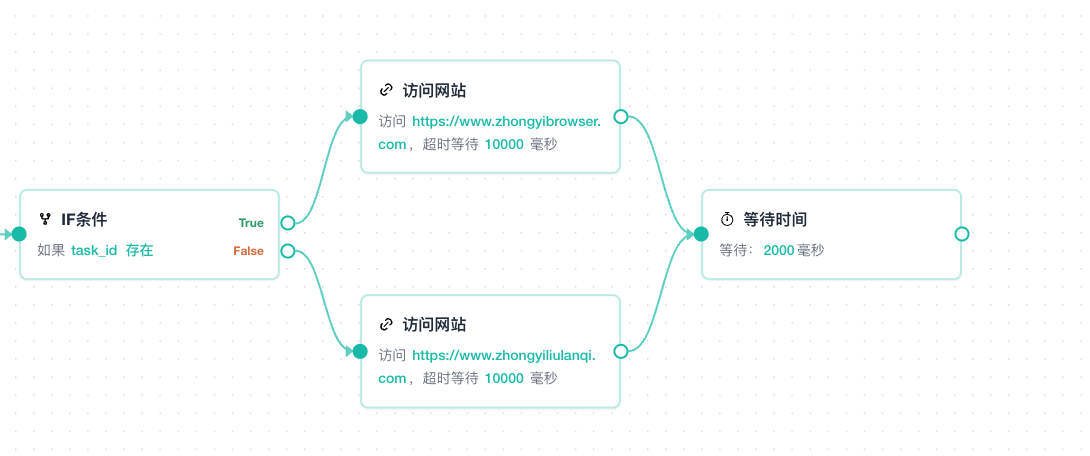

IF 连线

结构化循环

For 循环元素、For 循环次数、For 循环数据和 While 循环使用相同端口：

• Loop Start：进入循环体。
• Loop End：循环体回到循环节点，至少需要一条回扣边。
• 默认出口：循环结束后继续执行，可以不连接。

循环主入口和 Loop Start 出口各最多一条连线。循环体存在分支时，可以有多条分支边回到 Loop End。

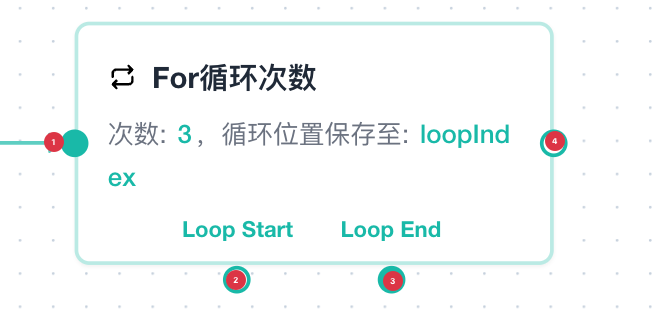

循环连线

编号	循环端口	说明
1	主入口	从上游节点进入循环。
2	Loop Start	开始本轮循环并进入循环体。
3	Loop End	循环体执行完毕后返回循环节点。
4	默认出口	循环结束后继续执行后续主流程。

使用分组

分组用于收纳一段普通的线性操作，并在组内按顺序执行。

手动分组

普通节点可以拖入分组。进入分组后，可以：

• 调整组内节点顺序。
• 编辑或删除组内节点。
• 设置节点异常时中断或跳过。
• 把组内节点拖回顶层画布。
• 取消整个分组。

开始节点、其他分组、IF、结构化循环和退出循环不能放入分组。

拖入分组会改变连线

顶层节点直接拖入分组时，该节点原有的关联边会被删除，编辑器不会自动连接它原来的前驱和后继。完成分组后应重新检查主流程连线。

一键分组

一键分组至少需要 3 个连续的线性普通节点。以下情况不能一键分组：

• 节点包含自定义异常分支。
• 节点位于普通分支中。
• 节点包含循环回扣。
• 节点之间存在跨越序列的连线。

如果没有选中节点，一键分组会尝试寻找画布中最长的可分组连续序列。

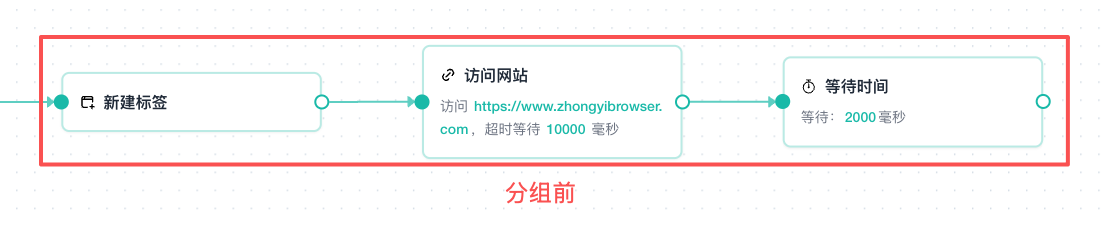

节点分组前

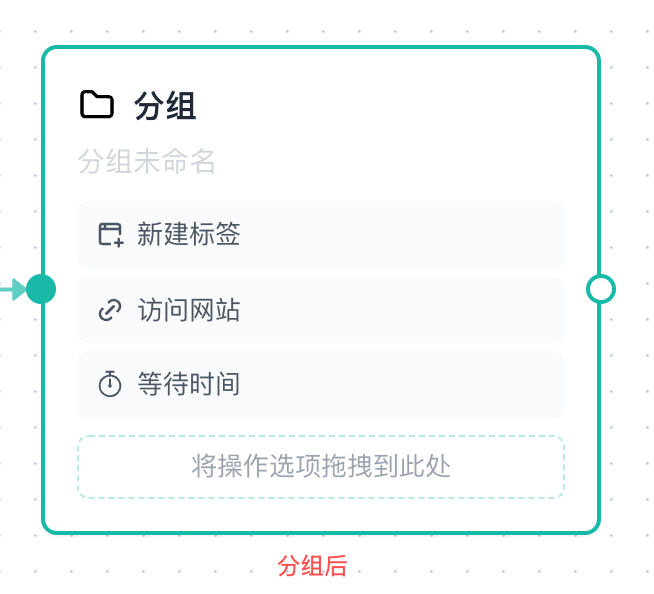

节点分组后

保存和离开

点击工具栏保存按钮时，编辑器会校验节点字段和流程图结构。保存成功后返回流程列表；使用 Ctrl/Cmd + S 则保存后继续停留在当前页面。

如果存在未保存修改，离开编辑器时可以选择：

• 保存：保存修改后离开。
• 不保存：放弃本次修改后离开。
• 取消：留在编辑器继续处理。

处理校验错误

保存、导入和调试都会校验流程。出现错误时，相关节点会标红并自动聚焦，同时显示具体原因。

常见结构错误包括：

• 缺少开始节点或节点不在可执行路径上。
• IF 缺少 True 或 False 分支。
• 循环缺少 Loop Start 或 Loop End 回扣边。
• 普通节点存在不合法的多个入口。
• 关闭环境节点连接了普通出口。
• 节点必填字段为空或输出变量名不合法。

先修复界面定位到的第一个错误，再重新保存。一个结构错误可能引起后续多个提示，按执行顺序处理通常更快。
